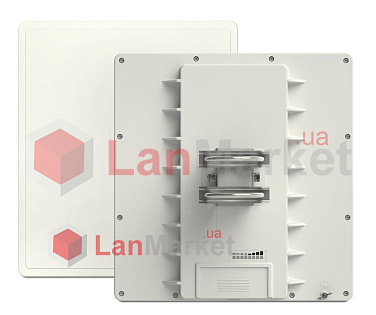

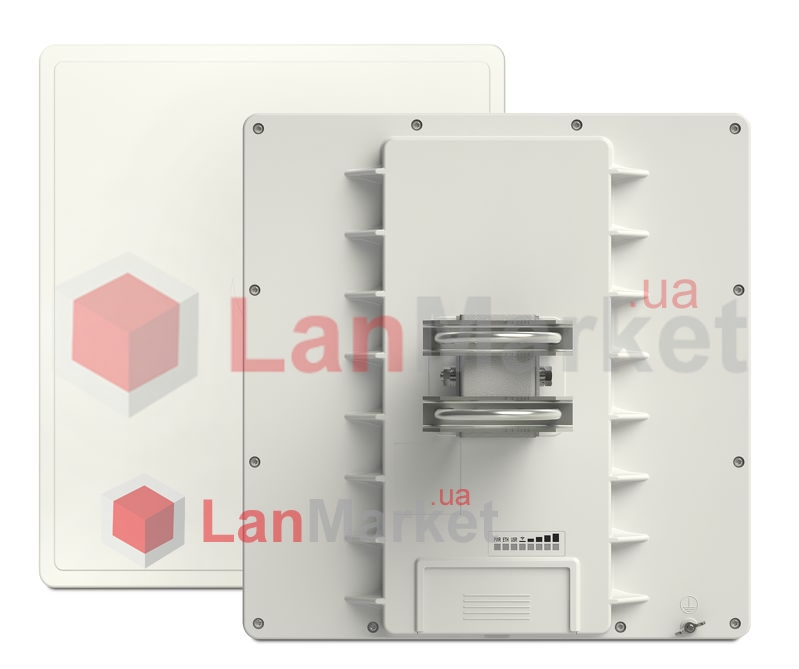

QRT 5 ac (RB911G-5HPacD-QRT) Mikrotik

В наличии
Код товара: 03017
Рейтинг 0/5
4 679.65 грн.
(173$)
В корзину шт
$173
Краткое описание:
QRT 5 ac (RB911G-5HPacD-QRT) - внешняя точка доступа, для создания каналов точка-точка. Встроенная антенна 5 GHz, усиление 17 мощность 1000mW. CPU 720MHz, RAM 128 MB, 1х 10/100/1000 Mbit/s, поддержка PoE, стандарт Wi-Fi: 802.11 a/n/ac


Артикул: RB911G-5HPacD-QRT
Производитель: Mikrotik
Money
Отсрочка платежа
Money
Проверка и тестирование оборудования перед продажей
Consult
Профессиональные
консультанты-практики

Описание QRT 5 ac (RB911G-5HPacD-QRT)

RB911G-5HPacD-QRT – своего рода аналог популярной линейки Mikrotik STX, с несколько другим предназначением. И, если в линейке STX мы можем наблюдать интегрированное решение, то здесь в одном корпусе объединена мощная внешняя антенна с материнской платой RouterBOARD, в связи с чем, обусловлена более высокая цена устройства.

Технические характеристики RB911G-5HPacD-QRT

По части аппаратного обеспечения, новинка очень схожа с RBSXTG-5HPacD-HG: установлен мощный процессор Qualcomm Atheros QCA9557-AT4A-R, работающий на частоте 720 МГц, а также 128 МБ оперативной памяти DDR2. В качестве беспроводного чипа используется всё тот же QCA9882-BR4A-R, работающий в широком частотном спектре 5 ГГц, поддерживает 2 канала (MIMO 2x2) и максимальную выходную мощность до 31 дБм (1250 мВт). Устройство рекомендуется использовать совместно с устройствами стандарта 802.11 ac, хотя имеется обратная совместимость с устройствами 802.11 a/n.

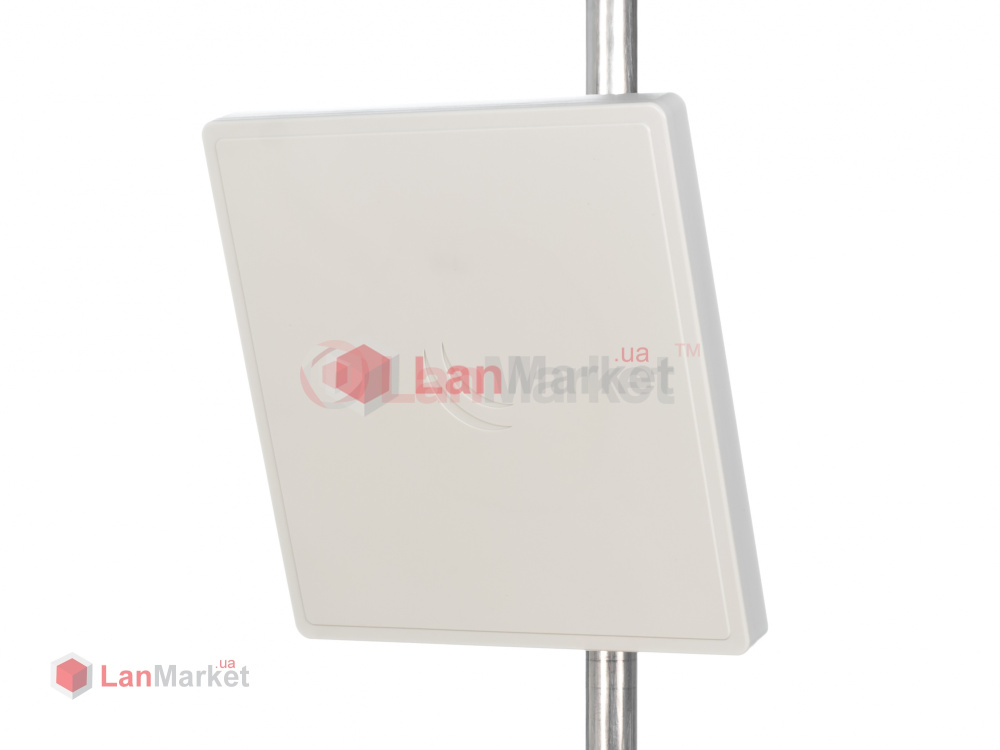

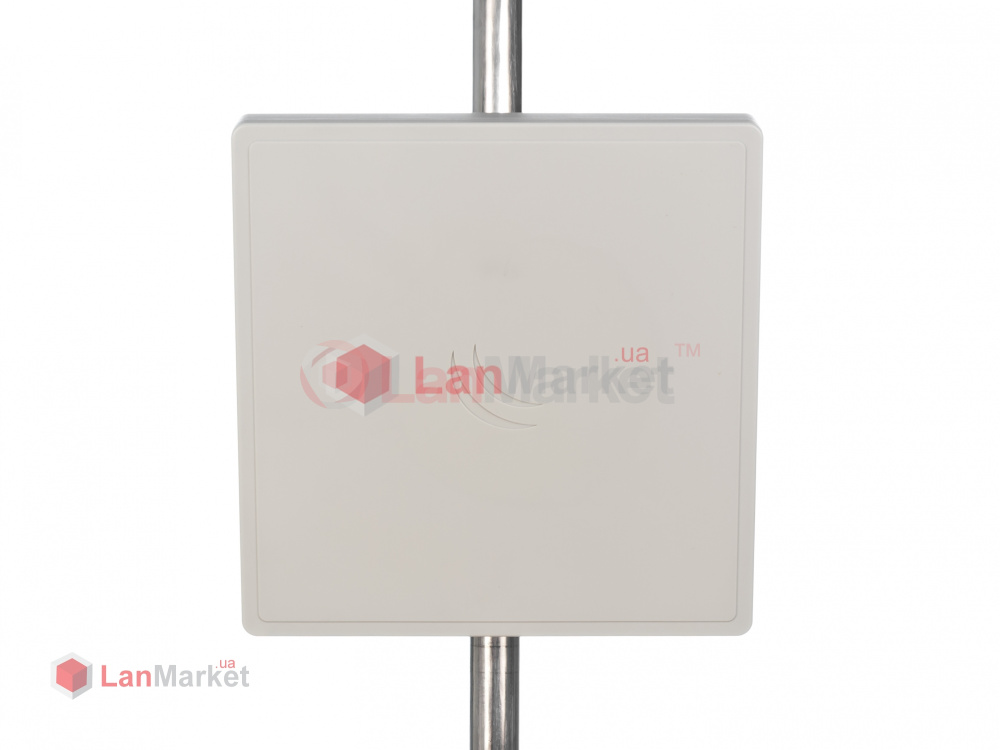

На этом сходство с RBSXTG-5HPacD-HG заканчивается. QRT использует более мощную направленную антенну 24 дБи большой площади с малым углом направленности. Для примера, корпус STX имеет круглую форму и размеры 140х140 мм, угол направленности составляет 24 градуса, в то время как корпус QRT имеет прямоугольную форму, размеры 309х320 мм и угол направленности в 10,5 градуса. Всё это прямо влияет на размеры антенны и её площадь. В случае с STX и QRT, площадь последней более чем 6 раз больше.

Мощность, пропускная способность и комплектация QRT 5 ac

Такие отличия позволяют эффективно использовать RB911G-5HPacD-QRT для построения беспроводных мостов на большие расстояния, и в сравнении с STX, при том же уровне мощности, QRT позволяет использовать излучаемую мощность в несколько раз более эффективно. Т.к. беспроводной модуль имеет 2 канала, то и антенна соответственно имеет двойную поляризацию: горизонтальную и вертикальную. Для подключения RouterBOARD к антенне, используются 2 пигтейла MMCX.

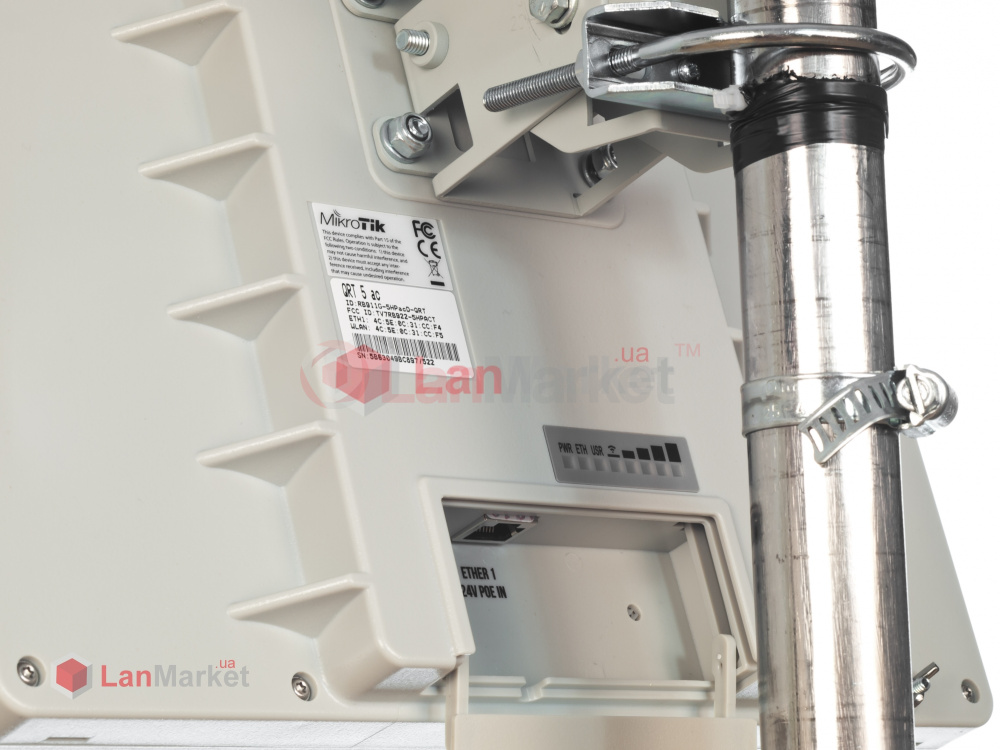

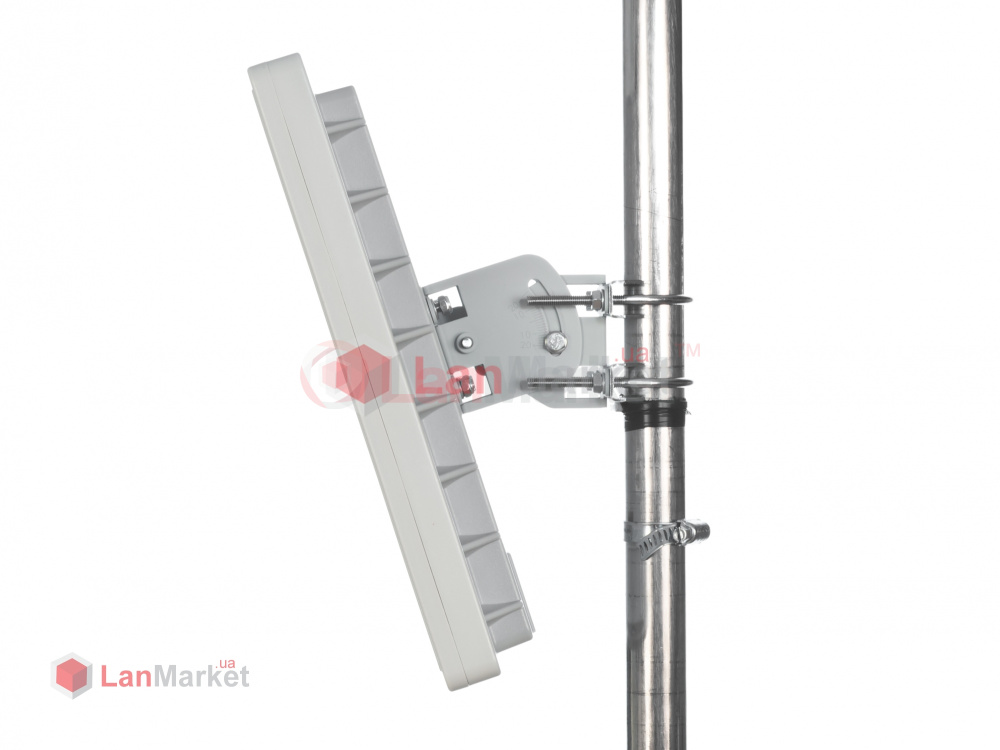

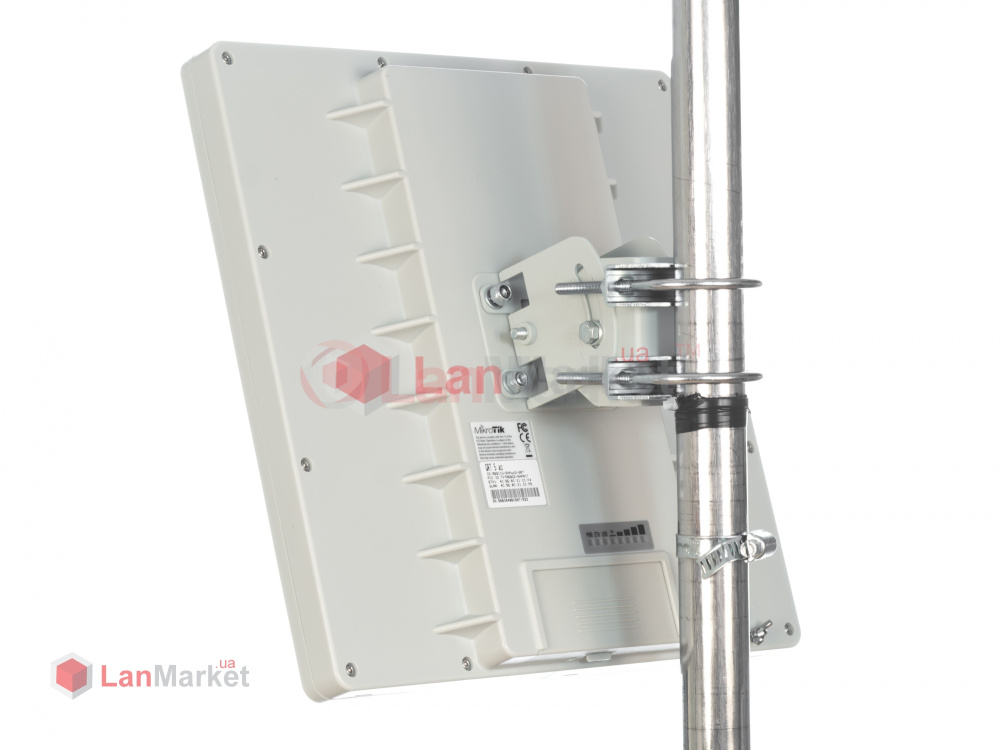

Стандарт 802.11 ac предусматривает высокую скорость обмена до 866 Мбит/сек, для чего устройство оснастили 1 гигабитным портом. В комплекте с RB911G-5HPacD-QRT поставляется также гигабитный инжектор PoE и блок питания. Помимо этого, в коробке вы найдете специальный механизм для надежного крепления к мачте, а также необходимые скобы и винты. Механизм позволяет менять вертикальный угол наклона антенны в диапазоне от -20 до +20 градусов для более точной юстировки.

Сфера применения RB911G-5HPacD-QRT

Максимальный уровень энергопотребления составляет всего 12 Вт, что позволяет подавать питание на RB911G-5HPacD-QRT с абсолютного большинства маршрутизаторов Mikrotik с поддержкой PoE Out 8-30В. Устройство поставляется с предустановленной операционной системой RouterOS Level 4. Пара устройств RB911G-5HPacD-QRT может быть использована для создания высокопроизводительного беспроводного моста на большое расстояние. Второй вариант использования QRT – в качестве клиентского CPE-оборудования, которое находится на большом удалении от базовой станции провайдера, к которому при этом ставятся высокие требования скорости и стабильности.

Характеристики QRT 5 ac (RB911G-5HPacD-QRT)

Тип точки доступа: Для беспроводных мостов
Порты Gigabit Ethernet : 1 x 10/100/1000Mbps
Поддержка PoE: PoE In
Установка: Наружная
Частота работы: 5 GHz
Мощность передатчика: 30 dBm
Поддержка MIMO: MIMO 2x2
Коэффициент усиления: 24 dBi
Стандарты : 802.11 a/n/ac
Антенна: Диапазон частот: 4.9-5.875 GHz
Коэффициент усиления: 24
3 dB Beam-Width, H-Plane 10.5°
3 dB Beam-Width, E-Plane, typ. 10.5°
Поляризация: двойная линейная (V-pol, H-pol);
Изоляция портов: - 50 dB
Подавления кроссполяризации: min. -25 dB
Соотношение мощности измерения в передней и задней полусфере: min. 35 dB
Беспроводные карты: Встроенная 5GHz 802.11ac (QCA9882-BR4A-R)
Обратная совместимость с 802.11a/n
Выходная мощность: TX at MCS0 30dBm
TX at MCS7 24dBm
TX at 6Mbit 30dBm
TX at 54Mbit 27dBm
Источник питания: 24V 0.8A

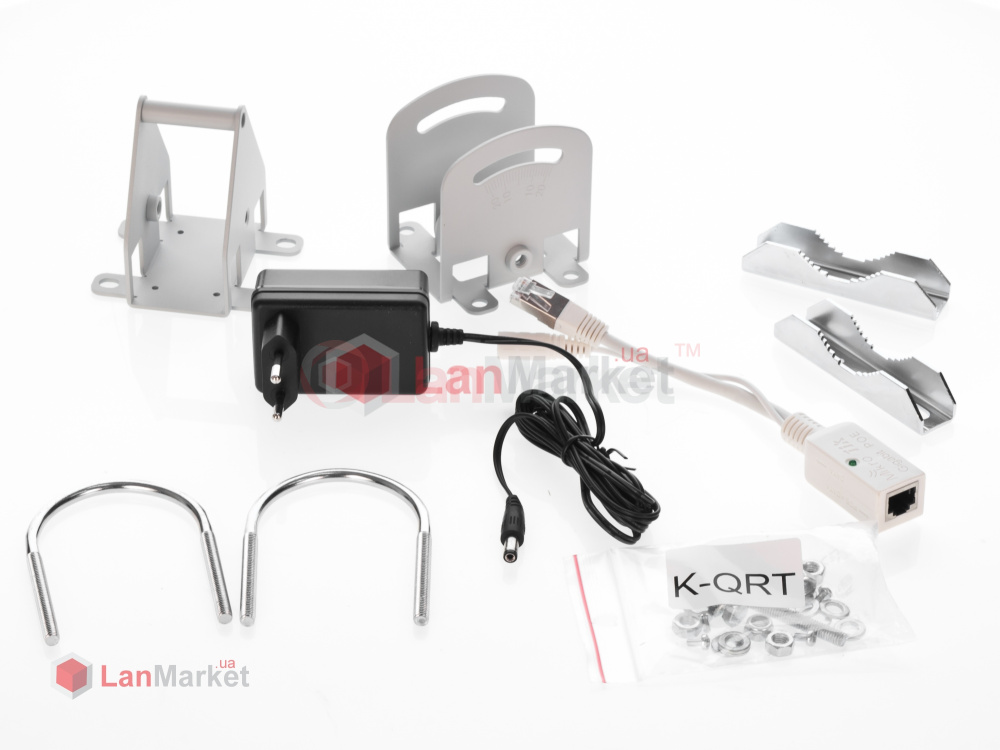

Комплект поставки: Устройство QRT
Кронштейн с точной настройкой
U болты
Хомут на мачту
Набор винтов
Адаптер питания 24V 0.8A
Гигабитный PoE инжектор
Коэффициент стоячей волны: 1.37 : 1
Потребляемая мощность: макс. 11.5W
Процессор: QCA9557-AT4A-R 720 MHz
Размеры: 309x320x50 mm
Светодиодные индикаторы: Voltage Monitor
PCB temperature monitor
Чип коммутации: QCA9882-BR4A-R
Оперативная память: 128 MB
Чувствительность приемника: RX at MCS0 -96dBm RX at MCS7 -78dBm RX at 6Mbit -96dBm RX at 54Mbit -80dBm
